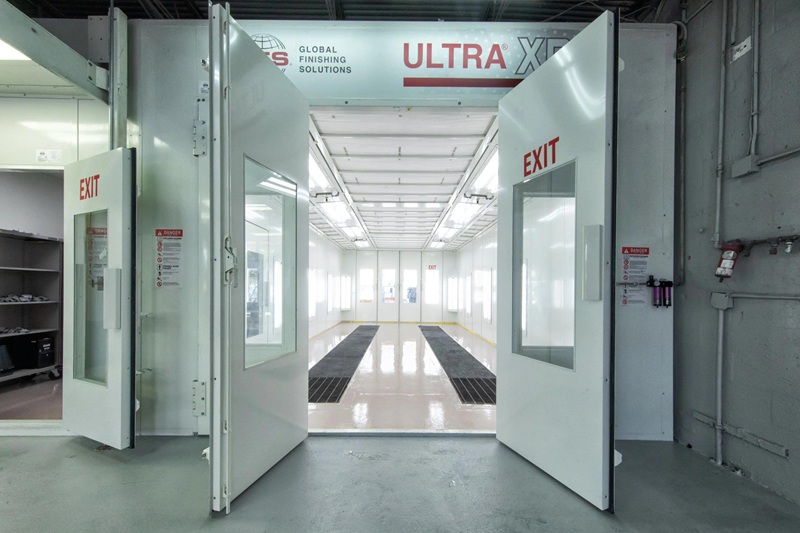

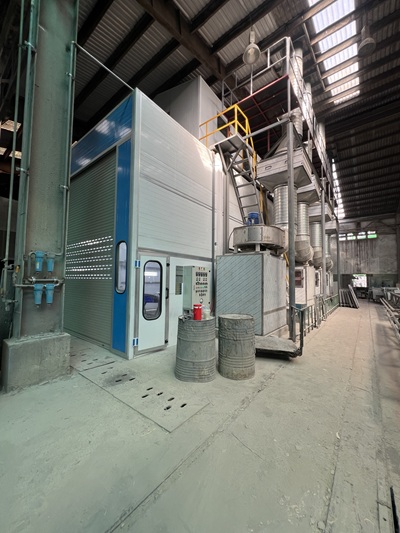

Thiết Kế Phòng Sơn Ô Tô Và Công Nghiệp: 10 Tiêu Chí Kỹ Thuật Quan Trọng Không Nên Bỏ Qua

Một phòng sơn chất lượng không chỉ được đánh giá qua kích thước, công suất quạt hay khả năng gia nhiệt. Điều quan trọng hơn là sự phối hợp giữa hệ thống thông gió, lọc bụi, kiểm soát môi trường sơn và các giải pháp an toàn trong suốt quá trình vận hành.

Trên thực tế, nhiều nhà đầu tư khi lựa chọn phòng sơn thường quan tâm trước tiên đến giá thành, kích thước và công suất thiết bị. Trong khi đó, những yếu tố như phân bố vận tốc gió, áp suất phòng, an toàn điện, bảo trì bộ lọc và khả năng xử lý hơi dung môi lại chưa được đánh giá đầy đủ.

Đối với phòng sơn ô tô, xe tải, xe khách hoặc các sản phẩm công nghiệp có kích thước lớn, một sai sót trong thiết kế có thể ảnh hưởng trực tiếp đến chất lượng bề mặt sơn, hiệu suất sản xuất và chi phí vận hành lâu dài.

Vậy một hệ thống phòng sơn chuyên nghiệp cần đáp ứng những yêu cầu kỹ thuật nào?

1. Thiết kế phòng sơn phải bắt đầu từ sản phẩm cần sơn

Không có một cấu hình phòng sơn duy nhất phù hợp cho tất cả các ứng dụng.

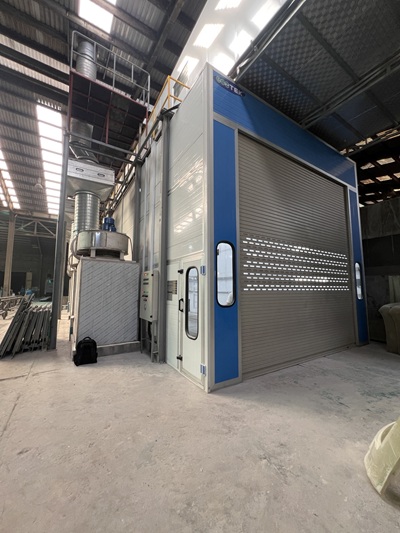

Phòng sơn ô tô con, xe tải, xe khách, kết cấu thép và chi tiết composite có thể khác nhau đáng kể về kích thước sản phẩm, quy trình phun, vật liệu sơn và yêu cầu môi trường.

Trước khi thiết kế, cần xác định:

- Kích thước lớn nhất của sản phẩm.

- Số lượng và vị trí nhân công phun sơn.

- Loại sơn, dung môi và phương pháp phun.

- Sản lượng dự kiến theo ngày hoặc ca sản xuất.

- Yêu cầu nhiệt độ, độ ẩm và chất lượng bề mặt.

- Không gian lắp đặt và khả năng mở rộng trong tương lai.

Nguyên tắc quan trọng: Kích thước phòng sơn phải được lựa chọn dựa trên không gian thao tác thực tế, không đơn thuần dựa vào kích thước phủ bì của sản phẩm.

Một phòng sơn có thể chứa vừa chiếc xe nhưng vẫn không đảm bảo đủ không gian để thợ sơn thao tác an toàn và đạt chất lượng.

2. Lựa chọn phương án thông gió phù hợp

Hệ thống thông gió là một trong những thành phần quan trọng nhất của phòng sơn.

Nhiệm vụ của hệ thống không chỉ là đưa bụi sơn ra khỏi khu vực làm việc mà còn góp phần kiểm soát hơi dung môi, giảm ô nhiễm và duy trì điều kiện phun sơn ổn định.

Một số phương án thông gió thường được sử dụng gồm:

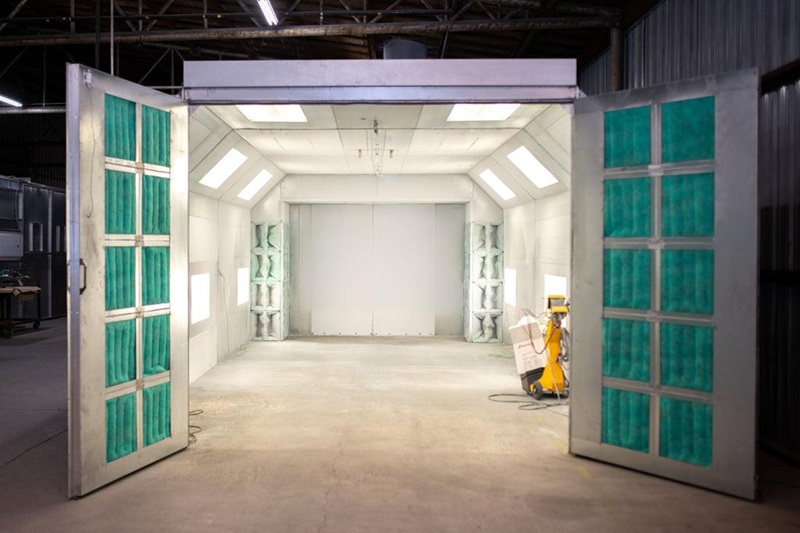

Phòng sơn hút ngang – Crossdraft

Không khí di chuyển chủ yếu theo phương ngang từ khu vực cấp gió đến khu vực hút.

Phương án này có thể phù hợp với một số dây chuyền sơn công nghiệp, sản phẩm lớn hoặc những công trình có giới hạn về kết cấu nền.

Tuy nhiên, cần đánh giá kỹ khả năng phân bố dòng khí, tránh hình thành vùng gió yếu hoặc để bụi sơn đi qua khu vực thao tác.

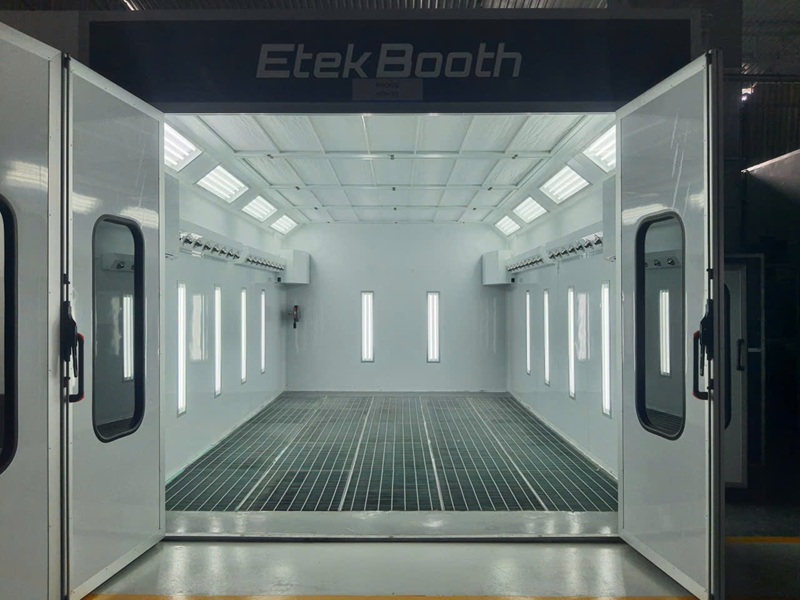

Phòng sơn hút từ trên xuống – Downdraft

Không khí được cấp từ phía trên và hút xuống khu vực sàn.

Ưu điểm của phương án này là có khả năng tạo dòng khí theo hướng từ trần xuống sàn, hỗ trợ đưa bụi sơn ra khỏi vùng làm việc.

Hiệu quả thực tế phụ thuộc vào thiết kế trần cấp gió, diện tích hút sàn, lưu lượng quạt và mức độ đồng đều của dòng khí.

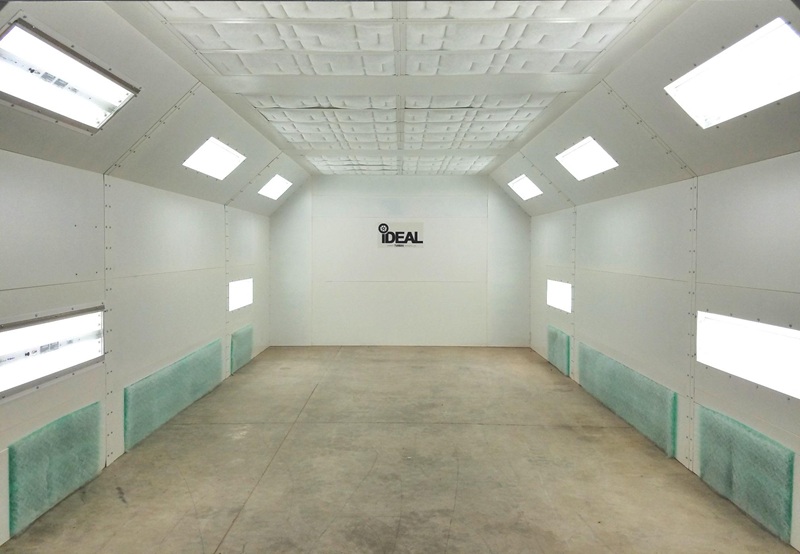

Phòng sơn Semi-Downdraft

Đây là phương án kết hợp giữa cấp gió phía trên và hút gió tại khu vực thấp hơn, thường ở phía sau hoặc bên hông.

Thiết kế này có thể là giải pháp cân bằng giữa hiệu quả thông gió, điều kiện xây dựng và chi phí đầu tư đối với một số ứng dụng.

Không nên mặc định một phương án luôn tốt hơn các phương án còn lại. Việc lựa chọn cần dựa trên điều kiện vận hành cụ thể.

3. Vận tốc gió trong phòng sơn bao nhiêu là phù hợp?

Vận tốc gió ảnh hưởng đến khả năng thu gom bụi sơn và kiểm soát môi trường làm việc.

Nếu vận tốc quá thấp, bụi sơn và hơi dung môi có thể không được đưa ra khỏi khu vực phun một cách hiệu quả.

Ngược lại, vận tốc quá cao hoặc phân bố không đồng đều có thể gây nhiễu dòng khí quanh sản phẩm, ảnh hưởng đến quá trình phun và làm tăng tiêu thụ năng lượng.

Một số tài liệu kỹ thuật và quy định của Mỹ có đề cập vận tốc 100 feet/phút (FPM), tương đương khoảng 0,508 m/s, đối với những trường hợp phòng sơn mặt mở cụ thể.

Tuy nhiên, 0,508 m/s không phải là giá trị bắt buộc áp dụng cho mọi loại phòng sơn.

Khi thiết kế cần xác định:

- Kiểu thông gió và mặt cắt tính toán.

- Vận tốc gió mục tiêu tại vị trí cần kiểm soát.

- Lưu lượng cấp và lưu lượng hút.

- Tổn thất áp suất qua hệ thống lọc.

- Tổn thất đường ống và phụ kiện.

- Đặc tính vận hành thực tế của quạt.

Công thức tính lưu lượng cơ bản:

Q = A × V × 3.600

Trong đó:

- Q: Lưu lượng không khí (m³/h).

- A: Diện tích mặt cắt dòng khí (m²).

- V: Vận tốc gió trung bình (m/s).

Công thức này chỉ là bước tính lưu lượng sơ bộ. Để lựa chọn quạt, cần tiếp tục tính tổn thất áp suất và xác định điểm làm việc trên đường đặc tính quạt.

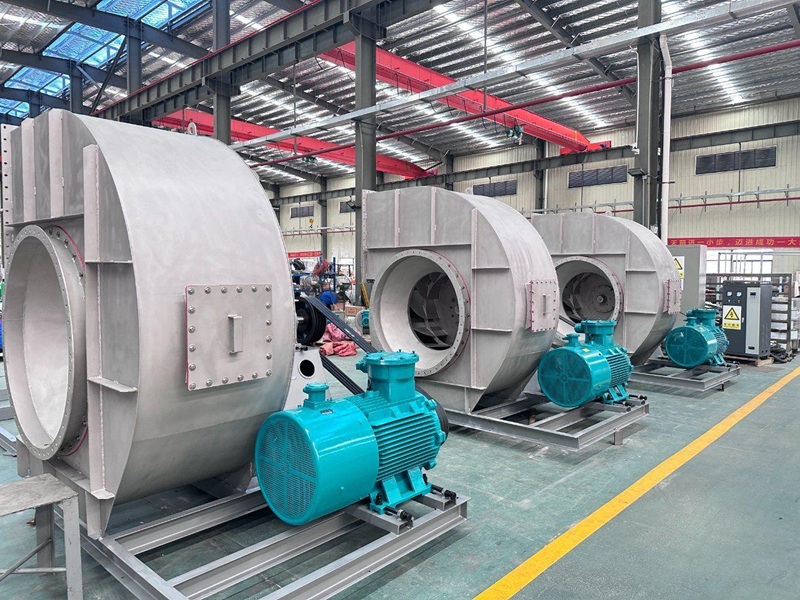

4. Quạt cấp và quạt hút phải được tính toán đồng bộ

Một sai lầm trong thiết kế phòng sơn là chỉ quan tâm đến công suất động cơ quạt.

Ví dụ, hai quạt cùng công suất 7,5 kW không nhất thiết có lưu lượng hoặc khả năng tạo áp suất giống nhau.

Các thông số quan trọng cần đánh giá gồm:

- Lưu lượng thiết kế (m³/h).

- Áp suất tĩnh và tổng áp.

- Hiệu suất quạt.

- Đường đặc tính lưu lượng – áp suất.

- Độ ồn và độ rung.

- Vật liệu chế tạo.

- Khả năng làm việc trong môi trường có hơi dung môi hoặc bụi sơn.

Đối với những hệ thống có yêu cầu kiểm soát áp suất phòng, cần phối hợp quạt cấp và quạt hút phù hợp.

Biến tần có thể được xem xét để điều chỉnh lưu lượng theo trạng thái vận hành, nhưng không thay thế cho việc lựa chọn quạt đúng thông số kỹ thuật.

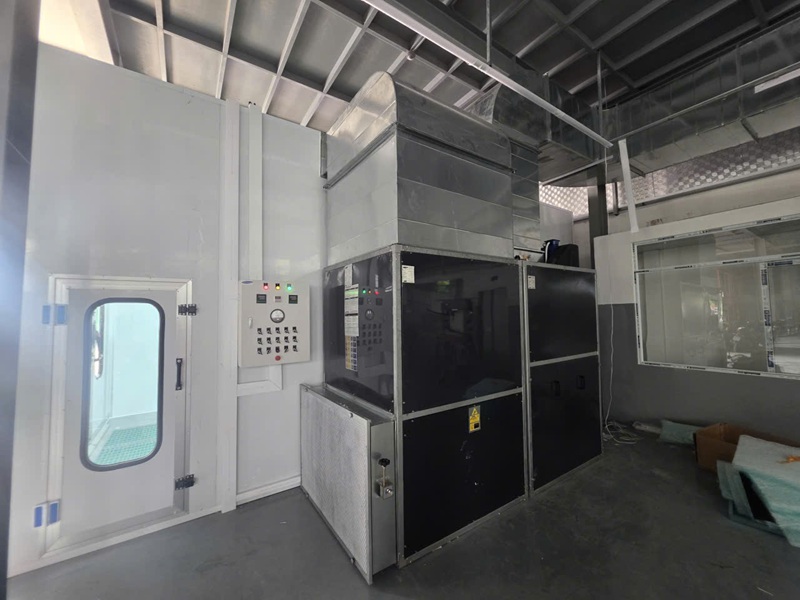

5. Hệ thống lọc bụi quyết định khả năng duy trì chất lượng sơn

Một phòng sơn được trang bị quạt công suất lớn nhưng hệ thống lọc không phù hợp vẫn có thể hoạt động kém hiệu quả.

Thông thường, hệ thống lọc cần được thiết kế theo hai nhiệm vụ khác nhau.

Lọc khí cấp: Hạn chế bụi từ môi trường bên ngoài xâm nhập vào khu vực sơn.

Lọc khí thải: Thu gom bụi sơn trước khi dòng khí được dẫn đến công đoạn xử lý tiếp theo hoặc thải ra môi trường theo phương án được phê duyệt.

Tùy ứng dụng, có thể lựa chọn lọc khô nhiều cấp hoặc công nghệ thu gom bụi sơn bằng nước.

Đặc biệt, bộ lọc sẽ tăng trở lực khi tích tụ bụi. Nếu không được bảo trì đúng cách, lưu lượng gió thực tế có thể suy giảm đáng kể.

Do đó, nên xem xét trang bị đồng hồ chênh áp, cảnh báo tình trạng lọc và xây dựng quy trình thay lọc định kỳ.

6. Thiết kế an toàn điện và phòng chống cháy nổ

Trong môi trường phun sơn sử dụng vật liệu dễ cháy, hơi dung môi có thể tạo ra nguy cơ cháy nổ nếu gặp nguồn phát lửa thích hợp.

Vì vậy, thiết kế điện cần được xem xét đồng thời với thiết kế công nghệ và thông gió.

Những nội dung cần chú ý gồm:

- Phân loại khu vực có nguy cơ cháy nổ.

- Lựa chọn thiết bị điện phù hợp với khu vực lắp đặt.

- Bố trí động cơ và các nguồn có khả năng phát tia lửa.

- Tiếp địa và kiểm soát tĩnh điện.

- Bảo vệ quá tải và sự cố điện.

- Liên động giữa hệ thống phun và hệ thống thông gió.

Không nên cho rằng chỉ cần sử dụng một loại động cơ được quảng cáo là “chống cháy nổ” thì toàn bộ hệ thống phòng sơn đã đáp ứng yêu cầu an toàn.

Khả năng an toàn phải được đánh giá trên tổng thể thiết kế và điều kiện vận hành.

7. Phòng sơn kết hợp sấy cần có hệ thống bảo vệ riêng

Phòng sơn có chức năng sấy thường vận hành theo nhiều chế độ, chẳng hạn phun sơn, thông gió sau phun và gia nhiệt.

Trong chế độ sấy, các yếu tố như nhiệt độ, lưu lượng tuần hoàn, lượng khí xả và nguy cơ tích tụ hơi dung môi cần được kiểm soát.

Hệ thống nên được xem xét các chức năng bảo vệ như:

- Giám sát nhiệt độ làm việc.

- Bảo vệ quá nhiệt độc lập.

- Giám sát tình trạng hoạt động của quạt.

- Liên động gia nhiệt với điều kiện thông gió an toàn.

- Dừng gia nhiệt khi xuất hiện sự cố.

- Cảnh báo trạng thái vận hành và sự cố.

Đối với các phòng sấy công nghiệp ở nhiệt độ cao, việc tính toán công suất gia nhiệt phải dựa trên khối lượng sản phẩm, nhiệt dung, kết cấu cách nhiệt, tổn thất nhiệt và thời gian gia nhiệt yêu cầu.

Không thể chỉ dựa vào thể tích phòng sấy để lựa chọn công suất điện trở, đầu đốt gas hoặc dầu.

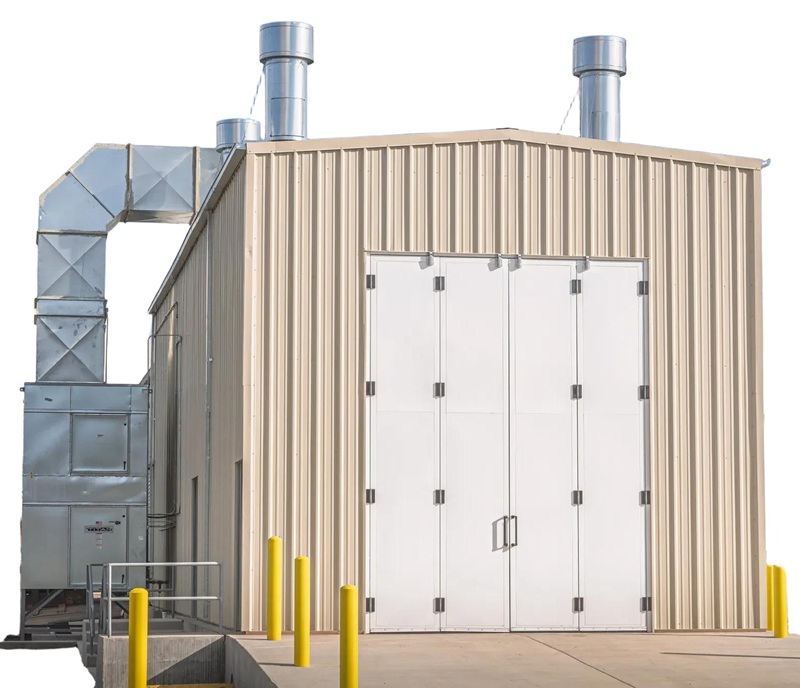

8. Đường ống khí thải và xử lý VOC phải được thiết kế đồng bộ

Hệ thống khí thải phòng sơn có thể chứa bụi sơn và các hợp chất hữu cơ bay hơi (VOC), tùy loại vật liệu sử dụng.

Cần phân biệt rõ hai nhiệm vụ:

Xử lý bụi sơn: Thu gom các hạt sơn phát sinh trong quá trình phun.

Xử lý VOC: Kiểm soát các hợp chất hữu cơ bay hơi theo đặc tính khí thải và yêu cầu môi trường áp dụng.

Bộ lọc bụi thông thường không đồng nghĩa với khả năng xử lý VOC.

Khi thiết kế hệ thống khí thải, cần xem xét lưu lượng, nồng độ và thành phần chất ô nhiễm, tổn thất áp suất, vật liệu đường ống, vị trí xả và yêu cầu bảo trì.

Công nghệ xử lý phải được lựa chọn theo đặc tính khí thải thực tế, không chỉ dựa vào tên gọi của thiết bị.

9. Không gian bảo trì và lối thoát hiểm là yêu cầu không thể bỏ qua

Một phòng sơn được bố trí quá sát tường hoặc sát các thiết bị khác có thể gây khó khăn khi thay lọc, kiểm tra quạt, vệ sinh đường ống và xử lý sự cố.

Ngay từ giai đoạn thiết kế layout, cần bố trí:

- Lối tiếp cận thiết bị để bảo trì.

- Không gian thay thế bộ lọc.

- Cửa ra vào và lối thoát hiểm.

- Khoảng cách phù hợp với các hoạt động lân cận.

- Vị trí tủ điều khiển và các thiết bị phụ trợ.

Các khoảng cách an toàn cụ thể phải được kiểm tra theo quy định và điều kiện áp dụng của từng công trình.

Việc tối ưu diện tích không nên đánh đổi bằng việc làm mất khả năng bảo trì hoặc thoát hiểm an toàn.

10. Đánh giá phòng sơn theo chi phí vận hành, không chỉ giá đầu tư

Giá mua ban đầu chỉ là một phần trong tổng chi phí sở hữu hệ thống phòng sơn.

Một giải pháp có giá đầu tư thấp nhưng tổn thất áp suất lớn, quạt hoạt động kém hiệu quả hoặc phải thay lọc thường xuyên có thể làm tăng chi phí vận hành.

Khi so sánh các phương án đầu tư, nên đánh giá:

- Chi phí điện năng cho quạt cấp và quạt hút.

- Chi phí năng lượng gia nhiệt.

- Chi phí vật tư lọc.

- Chi phí bảo trì.

- Thời gian dừng máy.

- Năng suất vận hành.

- Tỷ lệ sản phẩm phải xử lý hoặc sơn lại.

Một phòng sơn hiệu quả là hệ thống duy trì được chất lượng sơn, đảm bảo an toàn và có chi phí vận hành phù hợp trong suốt vòng đời sử dụng.

Những câu hỏi thường gặp về thiết kế phòng sơn ô tô

Phòng sơn ô tô có bắt buộc sử dụng quạt cấp và quạt hút không?

Cấu hình thông gió phụ thuộc vào loại phòng sơn và phương án thiết kế. Điều quan trọng là hệ thống phải đáp ứng yêu cầu lưu lượng, phân bố dòng khí, kiểm soát chất ô nhiễm và an toàn vận hành.

Quạt hút công suất lớn có giúp phòng sơn hoạt động tốt hơn không?

Không nhất thiết. Hiệu quả phụ thuộc vào lưu lượng thực tế, áp suất làm việc, đường ống, hệ thống lọc và cách phân bố dòng khí.

Phòng sơn hút sàn có tốt hơn phòng sơn hút vách không?

Mỗi phương án có ưu điểm và giới hạn riêng. Việc lựa chọn phải căn cứ vào loại sản phẩm, yêu cầu chất lượng sơn, điều kiện mặt bằng và chi phí đầu tư.

Phòng sơn có thể sử dụng chung để phun và sấy không?

Có thể, nếu hệ thống được thiết kế phù hợp cho cả hai chế độ và đáp ứng các yêu cầu an toàn tương ứng, đặc biệt là thông gió, liên động và kiểm soát nhiệt độ.

Phòng sơn công nghiệp có cần xử lý VOC không?

Cần đánh giá thành phần khí thải, vật liệu sơn và các yêu cầu môi trường áp dụng. Không phải mọi hệ thống đều có cùng mức phát thải hoặc cần cùng một công nghệ xử lý.

Kết luận: Thiết kế đúng ngay từ đầu giúp tối ưu đầu tư lâu dài

Thiết kế phòng sơn ô tô và công nghiệp là bài toán kỹ thuật tổng hợp, liên quan đến cơ khí, thông gió, nhiệt, điện, an toàn cháy nổ và môi trường.

Một giải pháp phù hợp cần được xây dựng trên cơ sở khảo sát thực tế, xác định yêu cầu công nghệ và tính toán các thông số vận hành thay vì chỉ lựa chọn thiết bị theo công suất hoặc giá thành.

CYS cung cấp giải pháp tư vấn, thiết kế và triển khai hệ thống phòng sơn ô tô, phòng sơn công nghiệp và các hệ thống phụ trợ theo nhu cầu thực tế của từng dự án.

Để được tư vấn phương án kỹ thuật phù hợp, Quý khách có thể liên hệ:

CYS – GIẢI PHÁP THIẾT BỊ VÀ TỰ ĐỘNG HÓA

Website: www.cys.vn

Hotline: 0961 950 059

Email: etekbooth@gmail.com

Bài viết mang tính chất tư vấn kỹ thuật tổng quan. Các thông số thiết kế và yêu cầu tuân thủ cần được xác định theo hồ sơ công nghệ, điều kiện công trình và quy định hiện hành.
